一 概述：

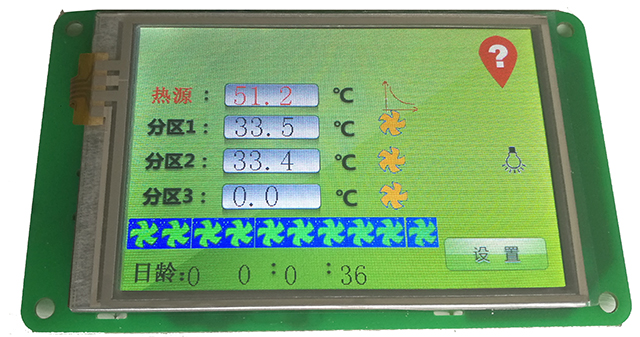

      本控制器采用32位高速ARM芯片，具有运算速度快、精度高、响应时间短、抗干扰能力强等特点；T16Ｂ是在原T16基础上，结合集中供热的特点优化而成，它可以同时采集3个分区的温度，并控制每个分区单独加热；10组主风机可以任意设置温度、且每个风机都可以设置为时控风机，即：最多可以10组时控风机；1组湿帘控制，独立的湿帘控制时间，最大化节水控温；4组照明时间，自动定时开启、关闭照明；一个报警输出，为养殖舍做好坚固的防线。

二 参数设置

参数设置1：

设置全部温度、室温目标值

该功能可以同时调节所有风机、室温的上下限温度，如：低温调节-0.3℃，点击使能后，室温的启动温度将会下降0.3℃，同时，所有风机的停止温度将会下降0.3℃

参数设置2：

设置风机的启动、停止温度，时控的通、断时间，如果某个或某几个风机不需要时控，则将开启、停止的时间都设置为0

参数设置3：

时间曲线，在“天数”的时间内“下降温度”，如：天数设为10，下降温度设为4，那么每过一天，室温、所有风机的温度都会下降0.4℃

风机受控于：所有的排风机受控于哪个分区的温度，特别的：4、5、6分别表示3个分区的最小值、平均值、最大值

参数设置4：

 “报警间隔”，指室温达到报警值后多长时间输出报警信号。

日龄：设定日龄的初始值，方便管理

“湿帘时间“，湿帘输出按照湿帘时间启停，如湿帘启动20秒，停3分钟。

参数设置5：

4组照明时间，以北京时间为标准。如设置灯开19.15，关23.35,那么在19:15~23:35之间，灯的输出点工作。

参数设置6：

“室温校准“ 如果你所使用的温度探头出现了偏差，导致测量值不准，此时可以修改该页面的对应值，校准值为正负可调。

参数设置7：

时间设定，设定成北京时间，以便于管理。

三 各输出点说明

Y1：分区1加热风机

Y2：分区2加热风机

Y3：分区3加热风机

Y4：照明

Y5：湿帘

Y6：报警

Y7：大风机1

Y8：大风机2

Y9：大风机3

Y10：大风机4

Y11：大风机5

Y12：大风机6

Y13：大风机7

Y14：大风机8

Y15：大风机9

Y16：大风机10

分区热风机启动条件：

热源温度大于45.0℃，分区温度低于启动设定值，则对应分区热风机启动

当热源温度小于45.0℃后，所有分区热风机都停止工作

大风机工作条件：

1：若该大风机为时控植入风机，当“风机受控于分区”温度大于风机启动温度或者时控启动时间到，则风机启动；当“风机受控于分区”温度小于风机停止温度并且时控时间超过时控通的时间，则风机停止。

2：若该风机时控通断设定值为0，当“风机受控于分区”温度大于风机启动温度，则风机启动；当“风机受控于分区”温度小于风机停止温度，则风机停止。

湿帘：按照“湿帘时间”交替启动、停止。

报警条件：

 1：任何一个分区的温度超过室温设定值+3.0℃

2：任何一个分区的温度低于室温设定值-2.0℃

以上两个条件满足任何一个则开始启动报警计时，当报警计时达到“参数设置”中的报警间隔设定的时间则报警信号开始输出，如果该值为0则立马输出。此时屏幕上会出现报警图标，触摸该图标进入“参数设置“可以消除报警，直到报警时间再次达到报警间隔设定值。

常见问题答疑：

一：为什么室温低于“启动温度”，可是热风机仍然不工作？

          1：先确认“热源温度”是否大于45.0℃，为了保证热风机不吹冷风，当“热源温度”小于45.0℃时，热风机不工作。

          2：查看设定值，确保启动温度小于停止温度。

二：为什么温度超过正常值不报警？

          1：3个分区的任何一个温度高于室温停止温度+3℃或低于室温启动温度-2℃则应该输出报警信号，同时屏幕显示报警图标。如果温度在上述范围之内，则不报警属于正常现象；

          2：检测参数设置中的“报警间隔  分”，是不是这个数值设置太大，该参数的含义是，当温度达到报警条件后延时这么多的分钟数才发送报警信号；

        3：进入“报警间隔 分”这个界面会将报警延时的时间清零，即：进入这个界面会重新计时。

三：全部室温、风机修改了，怎么室温和风机的设定值没有变化？

          修改完“全部室温、风机”中的“低温调节”、“高温调节”后需要按“使能”这个按键，所有的风机、室温的设定值才会同时修改。

四：为什么室温、风机温度自己变了？

          检查一下“时间曲线”中的“下降温度”和“天数”是不是不为0，如果这两个数值不为0，那么每天室温、所有风机温度都会自动下降一定值。
